SWCWD型無伸縮短式萬向聯軸器
發布時間：2024-05-27
來源： 本站
瀏覽量：
次

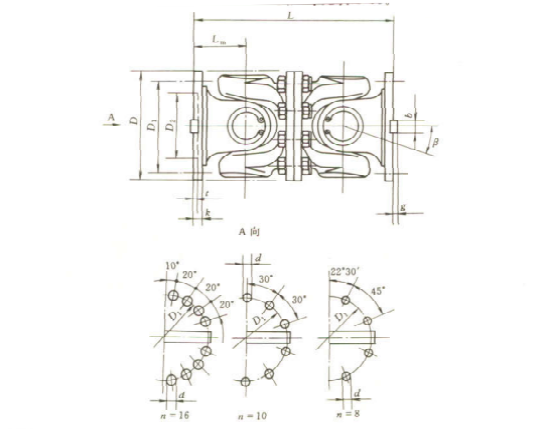

| SWC WD 型無伸縮短式萬向聯軸器基本參數和主要尺寸 / mm | ||||||||||||||||||||||||||||||||||||||
| 型 號 |
回轉 直徑 D |
公稱 轉矩 Tn kN·m |
疲勞 轉矩 Tf kN·m |
軸線 折角 ≤β (o) |
L |
D1 (js11) |
D2 (H7) |
Lm | n-d | k | t |
b (h9) |
g |
轉動 慣量 I kg·m2 |
質量 m kg |
|||||||||||||||||||||||
| SWC180WD | 180 | 12.5 | 6.3 | 25 | 440 | 155 | 105 | 110 | 8-17 | 17 | 5 | — | — | 0.145 | 52 | |||||||||||||||||||||||
| SWC225WD | 225 | 40 | 20 | 15 | 480 | 196 | 135 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0.355 | 82 | |||||||||||||||||||||||
| SWC250WD | 250 | 63 | 31.5 | 15 | 560 | 218 | 150 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 0.831 | 127 | |||||||||||||||||||||||
| SWC285WD | 285 | 90 | 45 | 15 | 640 | 245 | 170 | 160 | 8-21 | 27 | 7 | 40 | 15 | 1.715 | 189 | |||||||||||||||||||||||
| SWC315WD | 315 | 125 | 63 | 15 | 720 | 280 | 185 | 180 | 10-23 | 32 | 8 | 40 | 15 | .82 | 270 | |||||||||||||||||||||||
| SWC350WD | 350 | 180 | 90 | 15 | 776 | 310 | 210 | 194 | 10-23 | 35 | 8 | 50 | 16 | 4.791 | 370 | |||||||||||||||||||||||
| SWC390WD | 390 | 250 | 125 | 15 | 860 | 345 | 235 | 215 | 10-25 | 40 | 8 | 70 | 18 | 8.229 | 524 | |||||||||||||||||||||||
| SWC440WD | 440 | 355 | 180 | 15 | 1040 | 390 | 255 | 260 | 16-28 | 42 | 10 | 80 | 20 | 15.32 | 798 | |||||||||||||||||||||||
| SWC490WD | 490 | 500 | 250 | 15 | 1080 | 435 | 275 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 25.74 | 1055 | |||||||||||||||||||||||
| SWC550WD | 550 | 710 | 355 | 15 | 1220 | 492 | 320 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | 46.78 | 1524 | |||||||||||||||||||||||
| SWC620WD | 620 | 1000 | 500 | 15 | 1360 | 555 | 380 | 340 | 10-38 | 55 | 12 | 100 | 25 | 83.76 | 2120 | |||||||||||||||||||||||
