歡迎進入長沙鼎立傳動機械有限公司！

專業研發、生產和銷售各種類型的聯軸器產品

The quality of the product is reliable / good service

咨詢熱線/Support Hotline

13907486229

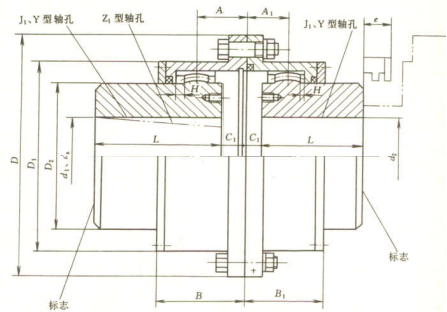

GCLD 型鼓形齒式聯軸器

GCLD 型鼓形齒式聯軸器
GCLD 型鼓形齒式聯軸器基本參數和主要尺寸 / mm
型號 公稱
轉矩
Tn
N·m 		許用
轉速
    [n]
r/min 		軸孔直徑
d1、d2、dZ 		軸孔長度
L 		D D1 D2 C C1 H A A1 B B1 轉動
慣量
I
kg·m2 		重量
m
kg
Y J1、
Z1
GCLD1 1120 4000 22、24 52 38 127 95 75 27 6 2 43 22 65 45 0.035 6.2
25、28 62 44 0.041 7.2
30、32、35、38、 82 60 0.044 7.8
40、42、45、48、
50、55、56 		112 84 0.047 9.6
GCLD2 1800 4000 38 82 60 149 116 90 26.5 6.5 2 49.5 24.5 70 49 0.085 11.2
40、42、45、48、
50、55、56 		112 84 0.097 14
60、63、65 142 107 33 0.106 16.4
GCLD3 3150 4000 40、42、45、48、
50、55、56 		112 84 167 134 105 33 7 2.5 53.5 27.5 80 54 0.16 17.2
60、63、65、70、
71、75 		142 107 0.19 22.4
GCLD4 5000 4000 45、48、50、55、
56 		112 84 187 153 125 33.5 7.5 2.5 54 28 81 55 0.29 25.2
60、63、65、70、
71、75 		142 107 0.33 26.4
85、90 172 132 38 0.38 35.6
GCLD 型鼓形齒式聯軸器基本參數和主要尺寸 / mm
型號 公稱
轉矩
Tn
N·m 		許用
轉速
    [n]
r/min 		軸孔直徑
d1、d2、dZ 		軸孔長度
L 		D D1 D2 C C1 H A A1 B B1 轉動
慣量
I
kg·m2 		重量
m
kg
Y J1、
Z1
GCLD5 7100 3750 50、55 112 84 204 170 140 37.5 7.5 2.5 60 30 89 59 0.45 31.6
60、63、65、70、
71、75 		142 107 0.51 38
80、85、90、95 172 132 0.58 44.6
100、（105） 212 167 43.5 0.69 53.9
GCLD6 10000 3300 55、56 112 84 230 186 155 43.5 8.5 3 68.5 33.5 106 71 0.75 40.5
60、63、65、70、
71、75 		142 107 0.84 49.8
80、85、90、95 172 132 0.94 56.3
100、110、（115） 212 167 1.07 67.5
GCLD7 16000 3000 60、63、65、70、
71、75 		142 107 256 212 180 48 9 3 73.5 34.5 112 73 1.43 63.9
80、85、90、95 172 132 1.6 74.7
100、110、120、
125 		212 167 1.85 88
130、（135） 252 202 2.11 106.7
GCLD8 22400 2650 65、70、71、75 142 107 287 239 200 40.5 8.5 3.5 75 39 112 82 2.24 81.7
80、85、90、95 172 132 2.51 95.5
100、110、120、
125 		212 167 2.88 114
130、140、150 252 202 48 3.25 123
GCLD9 35500 2350 70、71、75 142 107 325 276 235 49.5 9.5 3.5 87.5 40.5 125 85 4.31 112
80、85、90、95 172 131 4.83 130
100、110、120、
125 		212 167 5.53 156
130、140、150 252 202 6.74 181
160、170、（175） 302 242 58 7.08 212
GCLD10 50000 2100 75 142 107 362 313 270 65 11 4 98.5 44.5 149 95 7.88 161
80、85、90、95 172 132 8.29 172
100、110、120、
125 		212 167 9.52 206
130、140、150 252 202 10.25 239
160、170、180 302 242 12.22 280
190、200 352 282 68 13.69 319
